氧化球团设备简介

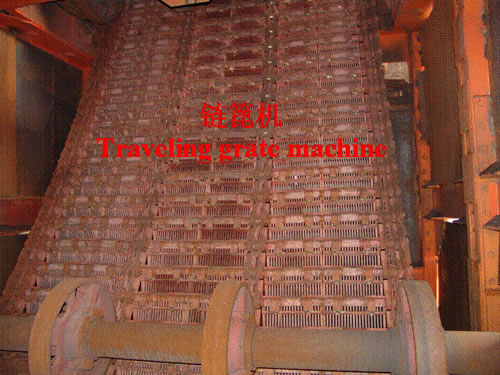

1、造球机是我单位在引进技术和基础上，根据钢铁行业的实际经验而加以改进而定型的产品。造球机用树脂胶粘贴一层。橡胶，防止粘料及磨损，保护金属本体。主机各个润滑点采用集中润滑装置，便于维护，盘面角度调整采用机械式调节装置，稳定可靠。 2、环冷机环冷机主要由设备本体、传动装置、回转体部分、支撑辊、侧挡辊、压轨、机架（包括走台及检修平台）,风箱、风箱下电动双层卸灰阀、卸料区罩子等组成。传动装置为双传动装置，设计中保证两侧设备同步运转；传运装置设置速度检测装置，便于生产调整控制；设置辅助驱动装置，以便在设备发生故障时使环冷机低速运转以保护设备；环冷机适应露天无厂房的工作环境。 3、链篦加热机采用全封闭结构大大提高了热利用率，并具有料层高度和厚度探测装置，应用与给料机进行连锁，通过调节给料机速度从而进行定量控制。整机由框架结构、壳体部分、链篦回转部分、厚度探测装置、拖料装置、传动装置、烟室、防偏装置等部分组成，篦板与拖料板间隙可实现自动控制，将磨损降低到**值。 4、回转窑钢铁行业球团用回转窑作为我单位回转窑系统的另一短窑支系，由于其结构上的独特优势，将其结构性能特点推到了另一高度。回转窑主要由回转部分、支承部分、传动装置、窑头罩、窑头窑尾密封、燃烧装置等组成。窑口护板和窑尾回料勺采用分块铸造，安装方便，具有较高的耐热性能和耐蚀、耐磨性能，窑头冷风套内通冷却风，能对窑头筒体及窑口护板进行均匀冷却，使其更安全可靠。窑头罩采用大容积方式，对开窑门结构，使得气流更加平稳。窑头、窑尾密封采用径向摩擦迷宫、鱼鳞片双重密封形式，结构简单，维护方便，是目前国内**的密封形式。燃烧装置采用具有喷油点火装置的旋流式四通道煤粉燃烧器。 5、风扫煤磨减速机和小齿轮间，用胶块联轴器，对中性好，有助于缓冲和吸震。筒体与底板间垫石棉板，同时在筒体外覆盖一层硅酸铝纤维毡，有助于物料的保温，节省能源，衬板材质采用锰钢衬板，冲韧性及硬度适中，耐磨性能好，衬板结构采用条凸凹衬板镶嵌装配，减少螺栓数量，提高筒体的强度，有助于延长使用寿命。 6、其它设备还有园盘给料机、混合机、烘干机及润磨机等。

环冷机规格性能参数
序号 规格 有效冷却面积 年产量
1 30平 30平米 30万吨
2 40平 40平米 60万吨
3 50平 50平米 80万吨
4 69平 69平米 120万吨
5 121平 212平米 240万吨
回转窑规格性能参数
序号 规格 内径X长度 年产量
1 3.2MX26M 3.2MX26M 30万吨
2 4.0MX30M 4.0MX30M 60万吨
3 4.3X30M 4.3MX30M 80万吨
4 5.0X35M 5.0MX35M 120万吨
